氣動調節閥
當前位置：首頁-產品中心-氣動調節閥氣動薄膜角型單座調節閥

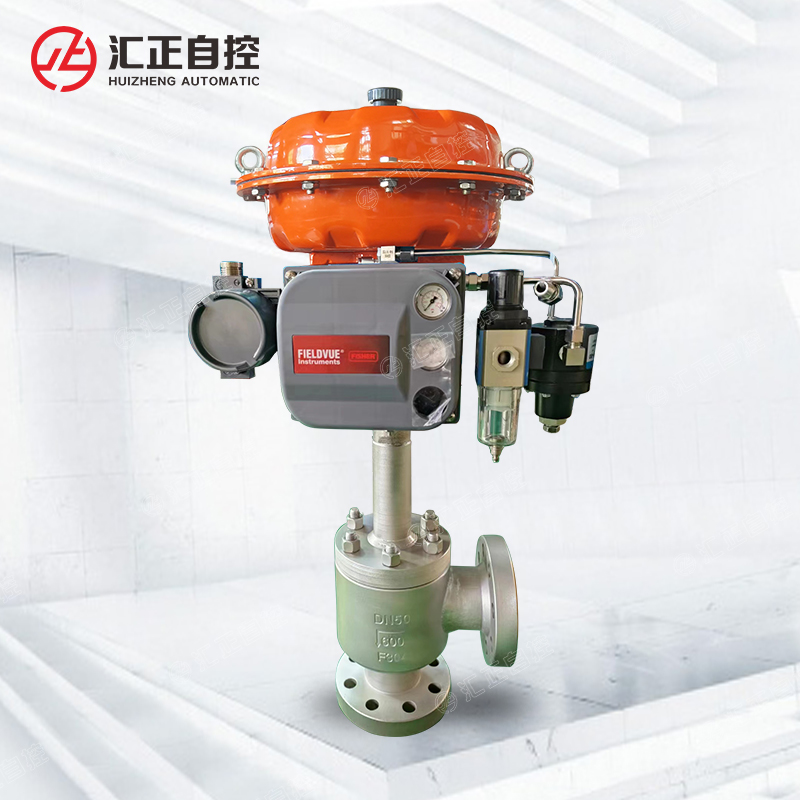

ZMAS/ZMBS薄膜角形氣動調節閥，由氣動薄膜多彈簧執行機構和角形閥組成。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
一、ZMAS/ZMBS氣動角式調節閥概述
氣動角式調節閥是屬于CV3000調節閥系列產品之一。氣動單座角式調節閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣，流量特性精度高。配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
氣動單座角式調節閥的泄漏量符合ANSI B16.104標準。符合GB/T4213-92標準。
同類CV3000系列角型調節閥還有HAV文丘里角型調節閥，用戶可根據現場工況需要選擇。
二、ZMAS/ZMBS氣動角式調節閥閥體
形 式 | 角型單座鑄造球型閥 | |
公稱通徑 | 40、50、65、80、100、150、200mm | |
公稱壓力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
連接型式 | 法蘭連接密封面型式 | FF、RF、RJ、LG、MFM |
法蘭標準 | JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
焊接連接 | 嵌接焊SW（40~50mm）對接焊BW（65~200mm） | |
材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等 | |
上閥蓋 | 常溫型（P） | 0~+230℃ |
伸長I型（EI） | -45~-17 +230~+566℃ | |
伸長II型（EII） | -100~-45℃ | |
伸長III型（EIII） | -196~-100℃ | |
壓蓋型式 | 螺栓壓緊式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
三、ZMAS/ZMBS氣動角式調節閥閥內組件
閥芯型式 | 單座套筒式柱塞型閥芯 | ||
流量特性 | 高容量流量特 | 金屬閥座 | 等百分比特性（%V）和線性特性（LV） |
軟閥座 | 等百分比特性（%T）和線性特性（LT） | ||
高精度流量特性 | 金屬閥座 | 等百分比特性（%VF）和線性特性（LVF） | |
軟閥座 | 等百分比特性（%TF）和線性特性（LTF） | ||
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不銹鋼堆焊司太萊合金等） | ||
四、ZMAS/ZMBS氣動角式調節閥執行機構
型 式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
膜片材料 | 乙丙橡膠夾尼龍布、丁jing橡膠夾尼龍布 |
彈簧范圍 | 20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型） |
供氣壓力 | 140~400KPa（HA型）、400~500KPa（VA6型）、300~500KPa（VP型） |
氣源接口 | RC1/4"（HA、VA6型、RC3/8"（VP型） |
環境溫度 | -30~+70℃ |
附件：定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用方式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
五、HAA氣動角式調節閥性能
泄 漏 量 金屬閥座：小于閥額定容量的0.5%，符合ANSIB16.104-1976Ⅱ級
軟 閥 座 小于閥額定容量的10-7，符合ANSIB16.104-1976Ⅵ級
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
六、ZMAS/ZMBS氣動角式調節閥Cv值和行程
公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
閥座直徑 | 25 | 32 | 32 | 40 | 40 | 125 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 150 | 125 | 150 | 200 |
額定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 640 |
額定行程 | 38 | 50 | 75 | ||||||||||||||||||
可調范圍 50：1
七、ZMAS/ZMBS氣動單座角式調節閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容
若訂貨前還未選定角式調節閥型號，請向我們提供您的角式調節閥使用參數:
1.氣動角式調節閥公稱通徑、額定流量系數KV，
2.氣動角式調節閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），
3.氣動角式調節閥信號壓力、彈簧范圍，
4.氣動角式調節閥開關型式，
5.氣動角式調節閥閥體、閥芯材料，
6.氣動角式調節閥是否帶附件
